Orasi Ilmiah Guru Besar Itenas
22 Panel Surya 4 set Baterai
Hybrid Inverter Panel Proteksi

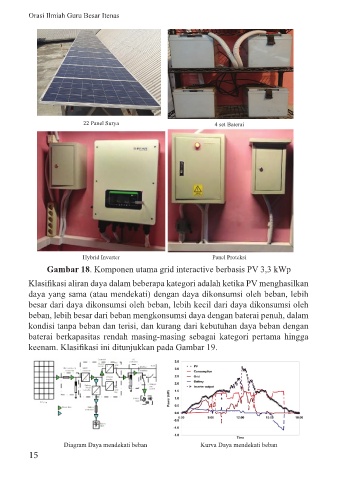

Gambar 18. Komponen utama grid interactive berbasis PV 3,3 kWp
Klasifikasi aliran daya dalam beberapa kategori adalah ketika PV menghasilkan
daya yang sama (atau mendekati) dengan daya dikonsumsi oleh beban, lebih
besar dari daya dikonsumsi oleh beban, lebih kecil dari daya dikonsumsi oleh
beban, lebih besar dari beban mengkonsumsi daya dengan baterai penuh, dalam
kondisi tanpa beban dan terisi, dan kurang dari kebutuhan daya beban dengan
baterai berkapasitas rendah masing-masing sebagai kategori pertama hingga
keenam. Klasifikasi ini ditunjukkan pada Gambar 19.
Diagram Daya mendekati beban Kurva Daya mendekati beban
15
